概述及用途
本閥門能按預定程序?qū)崿F(xiàn)泵閥聯動；開啟和關閉遠距離自動控制、自
動保壓不掉錘，蝶閥不抖動，流阻小，具有可調節性，慢關兩個階段
，特別是當突然停電或事故停泵時，永存的重錘勢能將自動按預先調
節的快慢兩個階段關閉，防止水錘危害，保護水泵及管網系統安全。
采用重錘、利用地心引力，液壓系統大大簡化，安全可靠，目前先進
工業國家普遍采用。
本閥門廣泛用于水廠、電廠、冶金、排灌等大中型工業和管道泵站。
裝在水泵出口。一閥代兩閥(代替閘閥、止回閥)作截斷、止回用。
Summarize and use
The valve will be effected according to the scheduled program realize pump valve linkage; Open and closed automatic control, since over a long distance
Dynamic pressure not to drop hammer, butterfly valves not shake, small flow resistance, be regulatory, slow close two stages
, especially when the pump is stopped when the sudden power failure or accident, eternal heavy hammer potential energy will automatically according to the adjustment in advance
Section two stages screw shut down to prevent water hammer damage, protect the security of the water pump and pipeline system.
With a heavy hammer, the use of gravity, the hydraulic system is greatly simplified, safe and reliable, advanced at present
Industrial countries widely used.
This valve is widely used in water plant, power plant, metallurgy, irrigation and drainage pumping station and other large and medium-sized industrial and pipes.
In the pump export. A valve valve generation two (instead of gate valve, check valve) as truncation and recycle.
【產品名稱】

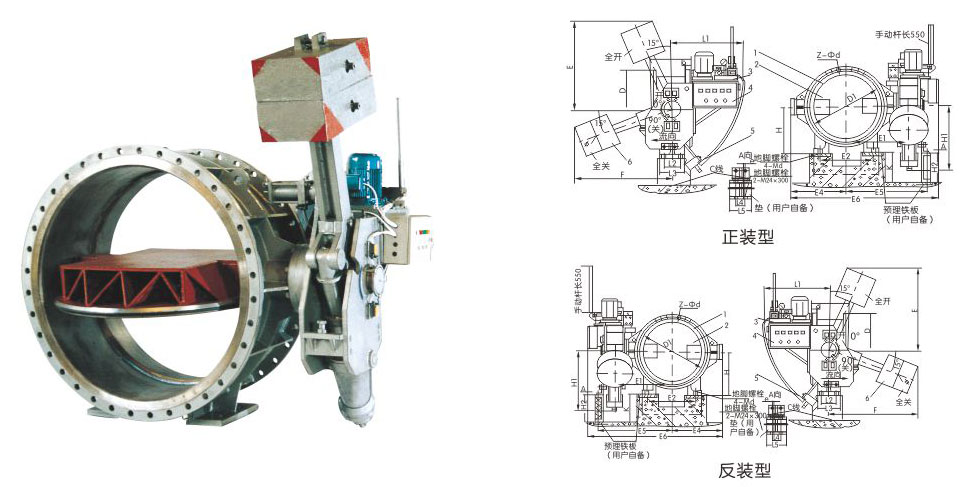

KD741X-V泵站型自動保壓液控蝶閥
【產品說明】
該閥開啟采用液壓驅動，油壓可達 16MPa，減小了接力器的體積，全開后有可靠的鎖定裝置鎖定。在開閥過程中，同時將一重錘舉起，利用舉起的重錘蓄能關閉，取消蓄能罐。關閉不需動力油源，簡單可靠，大大簡化了液壓系統采用雙偏心閥板，水平安裝的閥軸在管道中心線上抬高一定距離，使閥板下半部迎水面積大于上半部，能利用動水力的作用幫助閥門關閉以減小重錘的重量將結構簡單、體積小的油壓裝置，蝶閥控制柜，電氣自動控制箱，接力器，控制油管很緊湊的與閥門集聚在一起，不需用戶另配置。比老型蓄能罐驅動式大幅降低成本，減小占地面積。該閥配有手搖泵和手動關閥裝置，能在檢修或無電時手動開、關閥。該閥的開閥速度和角度均可調。接到關閥信號后電磁閥動作，閥門在重錘的重力作用下先快關截斷大部分水流，防止水輪機飛逸，然后利用雙偏心結構在動力水和重錘力混合作用下緩慢關至全關，減免水錘現象引起水壓增高。快、慢關時間和角度可以在較大范圍內通過蝶閥上液壓節流閥調整，能滿足調節的需要，保證水輪機組安全運行。自帶的電氣自動控制箱能實現就地，遠程和自動控制蝶閥的操作希斯威系列水電站型重錘式液控蝶閥是在引進國外同類產品的基礎上，經過改進和完善的產品，是目前國內外先進的水輪機進口控制設備。廣泛用于中小型電站水輪機進口按程序自動運行，作連通和截斷水流，防止水輪機飛逸，減免水錘現象的閥門。
【性能及特點】
本蝶閥是在引進國外產品的基礎上在性能上經過改進和完善的產呂。它能按預定程序?qū)崿F(xiàn)泵聯動尬啟和關閉遠距離自動控制、自動保壓不掉錘，蝶板不抖動，流阻小有可調 快、慢關兩個階段，特別是當突然停電或事故停泵時，永存的重錘勢能，將自動按預先調定的快慢關兩個階段關閥，防止水錘危害，保護水泵及管網系統安全。
本閥廣泛用于水廠、電廠、冶金、排灌等大中型工程管道泵站。
【采用標準】
法蘭連接尺寸：
灰鑄鐵法蘭：GB4216.2-4216.5-84
球墨鑄鐵法蘭：GB/T17241.6-98
鋼制法蘭：GB9115.6-9115.10-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92
一、用途及特點
蝶閥是在引進國外產品的基礎上在性能上經過改進和完善的產品。它能按預定程序?qū)崿F(xiàn)泵閥聯動；開啟和關閉遠距離自動控制、自動保壓不掉錘，蝶板不抖動，流阻小；具有可調快、慢關兩個階段，特別是當突然停電或事故停泵時，永存的重錘勢能，將自動按預先調定的快慢關兩個階段關閥，防止水錘危害，保護水泵及管網系統安全。
本閥廣泛用于水廠、電廠、 7臺金、排灌等大中型工程管道泵站。
二、采用標準
法蘭連接尺寸 API 609
灰鑄鐵法蘭 Gray cast iron flange GB4216.2-4216.5-84
球墨鑄鐵法蘭 Spheroidal graphite cast iron flange GB/T1 7241.6-98
鋼制法蘭 Steel flange GB9115.6-9115.10-88
結構長度 Face to face/End to end：GBl2221-89
壓力試驗 Pressure test：GB/T1 3927-92
三、主要技術參數
公稱通徑 DN 公稱壓力 試驗壓力 適用溫度 適用介質
殼體 密封
300-1000 2.5 3.75 2.75 水、海水、 泥沙水等
300-1800 1.6 2.4 1.76
300-2000 1.0 1.5 1.1 80~C
1200-2500 0.6 0.9 0.66
2000-2600 0.25 0.375 0.275
四、主要零件材料
名稱 材料 Material
閥體 灰鑄鐵、球墨鑄鐵、碳素鋼
蝶板 灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸 碳素銅 (表面防腐處理)、不銹鋼
閥體密封圈 不銹鋼、銅合金
蝶板密封圈 優質橡膠
